MINI-BIOS - OS-BASIC Umschalter

. Wolfram, alias mega-hz, hat ein tolles Projekt fertig gestellt:

Ein MINI-BIOS - OS/BASIC Umschalter https://abbuc.de/forum/viewtopic.php?f=3&t=3889

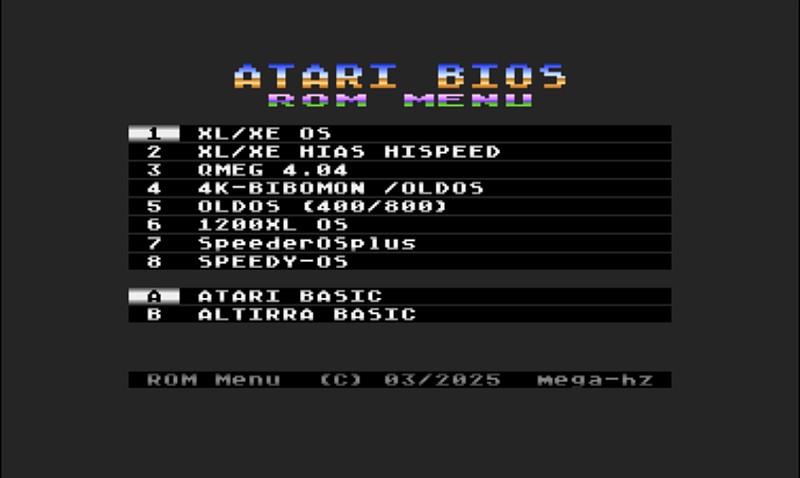

Ähnlich wie beim Ultima1MB kann das OS über ein Menü gewählt werden. Durch eine Tastenkombination beim Einschalten gelangt man in dieses Auswahl-Menü. Darin kann dann zwischen 8 OS Versionen und 2 BASIC Versionen gewählt werden. Die OS Varianten und BASIC Versionen können selbst bestimmt werden, ebenso die Beschriftung des Menüs.

Die ausgewählte OS/BASIC Kombination bleibt persistent gespeichert und ist somit auch beim nächsten Einschalten sofort verfügbar.

Damit gehören solche mechanischen OS-Umschalter der Vergangenheit an. Und es muss kein Gehäuse mehr mit Löchern für Schalter versehen werden.

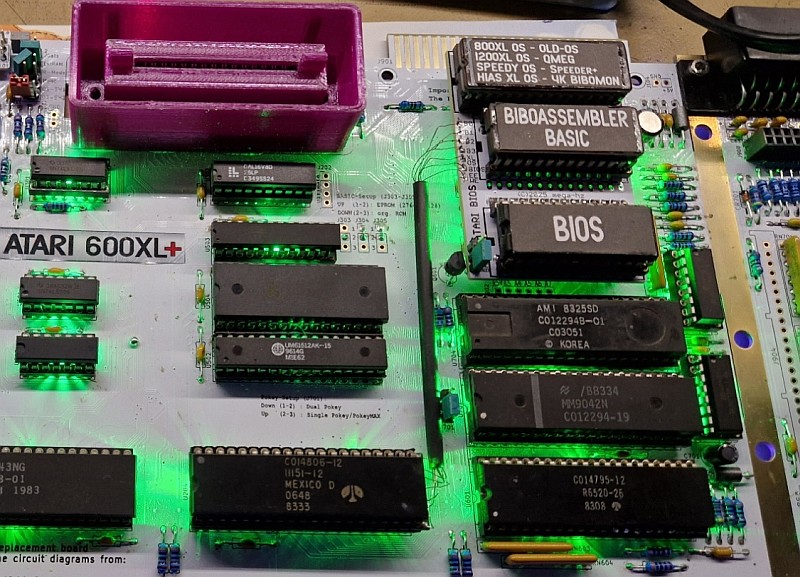

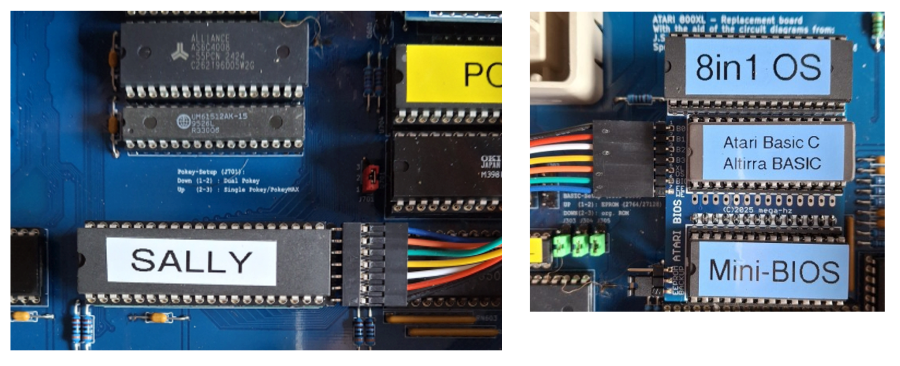

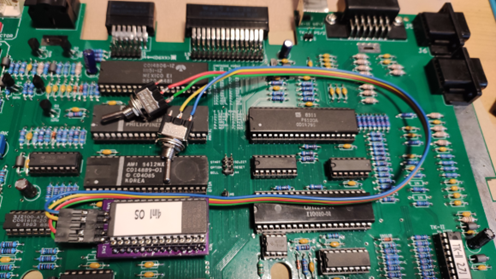

Eingebaut kann das dann so aussehen:

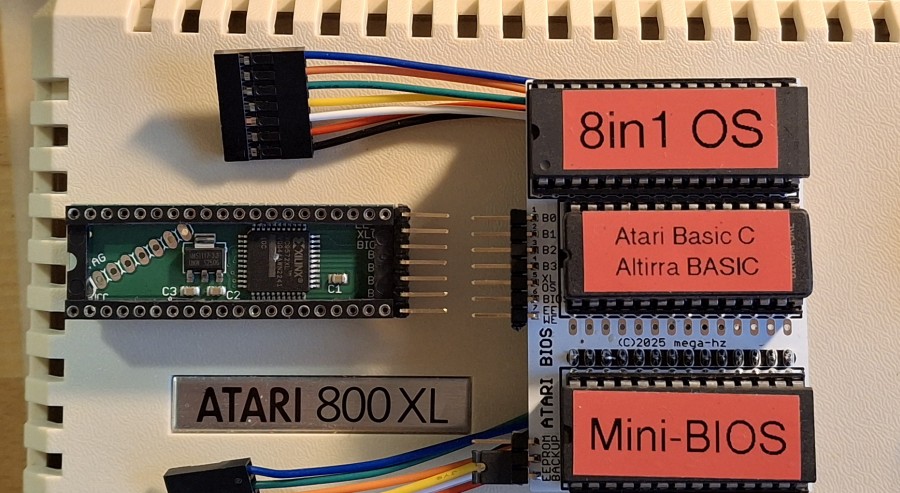

Der Umschalter besteht aus zwei Huckepack-Platinen:

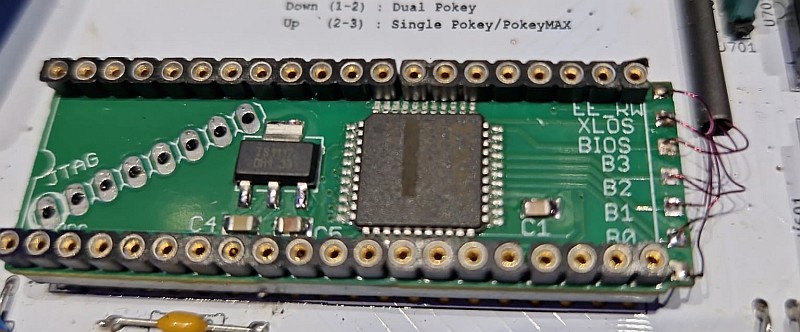

Eine Platine kommt unter die SALLY-CPU Eine Platine kommt unter das OS und BASIC ROM

Falls also CPU, OS und BASIC bereits gesockelt sind, werden keine Lötarbeiten am Motherboard notwendig sein. Die Platinen passen in der Form in standard 600XL und 800XL. In XE Geräte mit einer kleinen Modifikation und einer Drahtverbindung zum Motherboard..

Alle weiteren technische Details entnehmt bitte dem oberen Link. Da mega-hz keine kompletten Teile verkaufen möchte (ich übrigens auch nicht), denn wir sind ja keine Händler, würde ich aber eine Sammelbestellung organisieren. Das heißt, ich koordiniere lediglich die Bestellung für einen gemeinsamen Einkauf. Ihr kennt das ja schon.

Da die CPU-Platine mit SMD-Bauteilen bestückt ist, wird diese bereits komplett bestückt bestellt. Es sind also keinerlei SMD Lötarbeiten notwendig. Das auf der EPROM-Platine vorhandene SMD-IC wird auch schon bestückt sein! Das Auflöten der wenigen Bauteile auf die EPROM-Platine sollte wirklich kein Problem darstellen, es handelt sich lediglich um IC-Sockel und Stiftleisten.

In der Sammelbestellung werden alle benötigten Bauteile enthalten sein. Also neben den Platinen auch alle Bauteile wie Sockel, ROMs, Stiftleisten und sonstige Komponenten. Ihr solltet aber die Möglichkeit haben EPROM Bausteine zu brennen. Denn OS und BASIC muss ja noch auf die ROMs drauf. Solltet ihr dazu keine Möglichkeit habe, kann ich aber die ROMs auch bereits mit einer Standardauswahl befüllen.

Genauere Angaben folgen noch oder können im oben verlinkten Foren-Beitrag erfragt werden.

Ach so, ganz wichtig - der Preis:

Wir haben einen Preis von 30 Euro angepeilt. Je nach der Anzahl der Teilnehmer an der Sammelbestellung kann dieser aber auch noch etwas nach oben oder unten variieren. Aber sicher nicht mehr als 35 Euro.

Wer Interesse hat, kann sich hier einfach unverbindlich mit der gewünschten Stückzahl eintragen. Wenn ich dann einen Überblick über die genauen Mengen und somit den genauen Preis habe, schreibe ich jeden Interessenten persönlich an und erst dann müsst ihr Euch verbindlich entscheiden. Geplante Auslieferung wäre noch im April, oder spätestens Anfang Mai.

Also ich finde das ist ein cooles kleines Stückchen Hardware! .

edelro schrieb: . Bitte 2 Stück für mich. Ist die CPU-EPROM Brücke mit dabei?

Nein, die "Brücke" - also eine Platine welche das Verbindungskabel ersetzt, gab es als Prototyp. Dieser passt aber nur zum 600XL (Standard und Plus) nicht auf ein normales 800XL-Board. https://abbuc.de/forum/viewtopic.php?p=33766#p33766 Leider hat sich die Konstruktion als etwas wackelig herausgestellt. Es gibt aber aus der Prototypfertigung noch einen kleinen Restbestand.

wosch schrieb: Schön wäre eine Liste welche OS-Versionen es gibt und möglich wäre. Wäre beim Basic auch Turbo oder Fast-Basic möglich?

Es sollten alle OS-Versionen funktionieren, welche auf einem normalen 16K ROM unterkommen und ohne Manipulationen im normalen OS-Sockel funktionieren. Für BASIC gilt das Gleiche, nur dass hier die ROM-Größe 8K ist.

Turbo-Basic geht mit Sicherheit nicht. Aber eine gute Kombi wäre Original-Atari-BASIC-C und das Altirra BASIC Also alle BASIC Varianten die auf ein 8K ROM passen und im original BASIC-Sockel laufen würden.

. ... der Kreativität sind da sicher keine Grenzen gesetzt.

Und da die Bausteine ja alle programmierbar sind, kann sich das auch im Nachhinein noch jeder an seine Bedürfnisse anpassen.

Bitte aber zu technische Anfrage und Diskussionen im ursprünglichen Hardware-Beitrag führen: https://abbuc.de/forum/viewtopic.php?f=3&t=3889

. Zwischenstand der Vorbestellungen:

Wolfram ist für diese Bestellrunde von 30 Umschaltern ausgegangen. Davon sind bereits 23 reserviert:

olix        1
slx     2
BöserWatz   3
Sleeπ       1
edelro      2
Mark        2
Martin      2
Brechreiz   2
wosch       1
Tolot       2
yano        2
RhoSigma    3

        23

(Falls nicht alle Namen angezeigt werden ... nach unten scrollen 😉 )

Sollte ich jemanden vergessen haben bitte melden.

. Hier mal eine ausfühliche Liste aller Teile die (vorraussichtlich) in der Sammelbestellung enthalten sein werden:

CPU-Platine Alle SMD Bauteile sind bereits bestückt und der Xlinx Baustein ist bereits programmiert. Lediglich der 40 polige IC Sockel muss noch aufgelötet werden. Anstatt des Sockels können auch 2 Stück 20 pol Buchsenleisten verwendet werden. Falls gewünscht kann auch noch eine 7 polige Stiftleiste aufgelötet werden um das Verbindungskabel steckbar zu machen.

ROM-Platine Auf der ROM-Platine befindet sich ein SMD-IC. Dieser ist auch bereits aufgelötet. Ansonsten müssen hier nur 3 IC Sockel und einige Stiftleisten aufgelötet werden

Neben den beiden Platinen befinden sich folgende Bauteile im Kit:

1x EEPROM 28C256 1x EPROM 27C128 (UV-Löschbar) 1x EPROM W27C010 (elektrisch löschbar) 2x IC-Sockel 28 Pol 1x IC-Sockel 32 Pol 1x IC-Sockel 40 Pol (ersatzweise 2x 20 pol Buchsenleiste) 3x Stiftleisten 14 pol. Typ1 3x Stiftleisten 14 pol. Typ2 * 2x Stiftleiste 7pol. 90° 1x fertig konfektioniertes Flachbandkabel mit Dupont-Buchsen

• Die drei ROM Bausteine stammen von einem China-Versender. Diese sind nicht immer garantiert Neuware. Ich habe mich dennoch dafür entschieden, da eine Bestellung bei seriöseren Versandhändlern wie Mouser oder Reichelt, das Projekt mindestens um 20 Euro verteuert hätte. Ich werde die Bausteine aber natürlich testen.

** Bei den Stiftleisten werden zwei Arten beigelegt die Wahlweise genutzt werden können:

• Typ 1 hat dickere, eckige Stifte, falls auf der Atari Platine das OS und BASIC mit einem Federkontakt-Sockel bestückt sind
• Typ 2 hat dünne, runde Stifte, falls OS und BASIC mit Präzissions-Sockeln bestückt sind

. Natürlich wird es auch eine kleine Aufbauanleitung geben .

. Ein paar kleine Korrekturen:

Wolfram (mega-hz) hat mich auf ein paar kleine Fehler in meinen Beschreibungen hingewiesen, die ich gerne hier richtig stellen möchte:

Ich hatte geschrieben: "Durch eine Tastenkombination beim Einschalten gelangt man in dieses Auswahl-Menü. …." richtig wäre jedoch: "Beim Einschalten kommt das Menü! Wenn man es im Betrieb, also bei laufenden Rechner erneut aufrufen möchte, muss man start-sel-opt und reset drücken!"

Ich hatte geschrieben: "Eine Platine kommt unter das OS und BASIC ROM" richtig wäre jedoch: "Eine Platine kommt in den OS und BASIC Sockel!"

und als letztes noch:

bei der "Mini-BIOS" Erweiterung handelt es sich nicht wie von mir geschrieben um einen "BIOS/BASIC Umschalter" sondern genau genommen um ein "BIOS - OS- und BASIC Umschalter", da die Erweiterung ja ein mini Betriebssystem nutzt mit dem man die Hardware einstellen kann.

So, Ordnung muss eben sein. Und das muss ja auch alles seine Richtigkeit haben. Danke an Wolfram für die Hinweise 😉

. Ich bräuchte mal ein kleines Stimmungsbild um eine Entscheidung zu treffen:

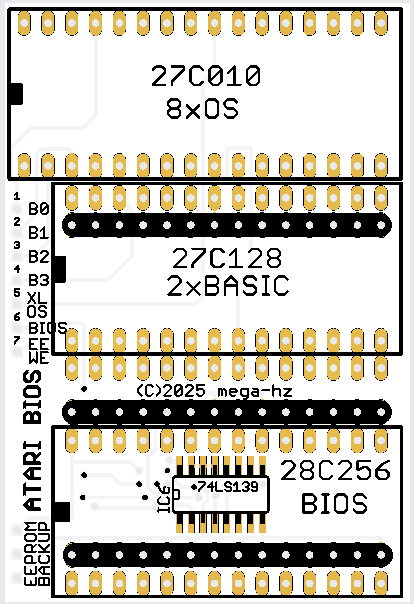

Auf die EPROM-Platine kommen ja drei IC Sockel. Normalerweise nutze ich ja Präzissions-Sockel. Wenn man öfters mal ICs ein und ausstecken muss, dann kann das bei den Präzi-Sockeln mit den Rundlöchern schon mal zum Geduldspiel werden, wenn die Beinchen des ICs nicht in alle Richtungen exakt ausgerichtet sind. Das geht bei "guten" Federkontakt-Sockeln deutlich besser.

Ich überlege nun auf der EPROM Platine die 3 Sockel für die ROMs also mit Federkontakt-Sockeln zu besetzen. Gibt es da von Eurer Seite Einwände oder könnt ihr damit auch gut leben?

. ... da waren es nur noch drei! .

. ... und noch ein letztes Dann gehts nur noch über die Nachrückerliste. .

Na dann aber schnell 😉 Wie du auf der Liste der Vorbestellungen sehen kannst, habe ich mir gleich als erster ein Set gesichert 😁

kgo schrieb: Ich wäre gern mit einem dabei, wenn jetzt nicht gerade ein paar Minuten zu spät.

Leider doch ... um genau zu sein 5 Minuten. Ich habe dich aber notiert und es wird ziemlich sicher eine zweite Runde geben, sobald die erste Runde komplett abgewickelt ist. Du wirst voraussichtlich also nicht zu lange warten müssen.

Stefan schrieb:

mega-hz schrieb: hmm, ich glaube ich brauche das Ding nicht (nochmal) 😉 10 Stück reichen mir erstmal, die liegen hier noch rum und warten auf den Einbau.

Also wer will, EINs ist noch zu haben!

das wird dann hoffentlich meines werden 😛

... ja, das Letzte geht an dich. Glück gehabt.

commander schrieb: ich wäre auch gerne mit 2 Sets dabei. am besten so "komplett" wie möglich und mit bereits programmierten "Roms" Danke

Auch dich habe ich notiert, spätestens für die zweite Runde. Da es sich um eine gemeinschaftliche "Sammel-Bestellung" handelt und kein Verkauf von fertigen Teilen, wird es auf diesem Wege aber keine fertig aufgebauten Mini-BIOS Erweiterungen geben. Sonst wäre das, bei diesen Mengen ein gewerblicher Vertrieb. Ich koordiniere aber lediglich, als ehrenamtliche ABBUC-Vereinsbeitrag, die Bestellung. Im Endeffekt bestellt aber jeder für sich selbst.

Der Aufbau ist aber wirklich sehr einfach. Die drei ROM-Bausteine sind auch alle bereits mit einem Beispiel vorprogrammiert und können dann natürlich nach belieben selbst umprogrammiert werden. Möglicherweise verkauft dir aber auch jemand später "privat" ein gebrauchtes, aber fertig aufgebautes und getestetes Bini-BIOS.

. Vorbestellungsphase abgeschlossen . Die 30 Bauteile-Sätze aus der ersten Bestellrunde sind nun vergeben. Hier die aktuelle Liste:

olix        1
slx     2
BöserWatz   3
Sleeπ       1
edelro      2
Mark        2
Martin      2
Brechreiz   2
wosch       1
Tolot       2
yano        2
RhoSigma    3
Major Blink 2
yenzee      2
fan2000     2
Stefan      1
            ==
Summe       30

Nachrücker:
kgo         1
commander       2

Ihr bekommt im Laufe des Tages eine Mail oder PM mit den weiteren Informationen. Die Platinen und Bauteile sind bereits alle bestellt und im Zulauf. Inzwischen habe ich auch den finalen Preis errechnet und der beträgt 31,00 Euro pro Bausatz. (zzgl. Porto und Verpackung) .

. Noch ein paar wichtige Infos . Bevor ihr Euch dann verbindlich für eine Bestellung entscheidet, bitte noch die Folgenden Informationen durchlesen.

Im Bauteile-Kit sind alle Teile enthalten die für den Aufbau und die Inbetriebnahme nötig sind. Es müssen KEINE SMD Bauteile bestückt werden. Lediglich einige wenige IC-Sockel und Stiftleisten in traditioneller Durchsteck-Technik müssen noch aufgelötet werden. Dies ist auch für unerfahrene Löter in 30 Minuten zu schaffen.

Für die Erweiterung werden drei ROM-Bausteine benötigt:

1. 27C128 2xBASIC
2. 27C010 8xOS
3. 28C256 2xBIOS

Alle diese ROM-Baustein liegen dem Set bei und werden bereits mit dem von mega-hz bereitgestellten Image (https://abbuc.de/forum/viewtopic.php?p=33949#p33949) bespielt. Eine individuelle Zusammenstellung kann ich rein zeitlich bei dieser großen Menge von Bestellungen leider nicht vornehmen. Natürlich können die Bausteine aber von Euch selbst umprogrammiert werden. Dazu wird aber ein Programmiergerät wie z.B. ein Xgecu TL866II Plus oder dessen Nachfolger T48 benötigt. Da es sich beim BASIC-Baustein um ein klassisches EPROM handelt wird dann auch noch ein UV-Löschgerät benötigt. Der OS Baustein (Winbond W27C010) und der BIOS Baustein können im Programmiergerät elektrisch gelöscht werden.

Für den einfachen und lötfreien Einbau gibt es leider einige Voraussetzungen:

1. Die SALLY CPU muss gesockelt sein
2. BASIC und OS ROM muss gesockelt sein
3. Es muss sich um ein 600XL oder 800XL handeln (die neuen 600XL+ und 800XL+ gehen auch)

Sind CPU, BASIC und/oder OS nicht gesockelt, so müssen diese Bausteine zunächst ausgelötet und durch Sockel ersetzt werden. Dies sollte man aber dann doch nur selber machen, wenn man damit etwas Erfahrung hat. Da die Stifte der CPU-Platine bauartbedingt etwas kürzer sind, sollte für die CPU ein Präzision Sockel verwendet werden. Bei OS und BASIC kann auch ein einfacher Federkontaktsockel verwendet werden. Diese vereinfachen sogar das Einstecken der neuen ROM-Platine.

Der Betrieb in einem XE Modell ist zwar auch möglich, allerdings muss in diesem Fall eine Drahtverbindung zwischen der neuen ROM-Platine und dem Motherboard verlötet werden und eine der Stiftleisten auf dem ROM-Modul darf nicht verbaut werden. Dies wird aber in der Bauanleitung, die ich noch erstellen werde, genau beschrieben. Auf Grund der unterschiedlichen XE Boardvarianten wird es hierfür auch in Zukunft keine direkt passende Platine geben.

Dem Bausatz liegt auch ein Verbindungskabel für die CPU-ROM-Platinenverbindung bei. Damit kann zunächst der Aufbau betrieben und getestet werden. Es ist bereits beidseitig mit Dupont-Steckerbuchsen versehen und richtig angeordnet. Natürlich kann dieses aber auch durch eine eigene Drahtverbindung mit dünneren und kürzeren Adern ersetzt werden.

Möglicherweise wird es noch im Laufe der Zeit Anpassungen an der BIOS-Software geben. Diese kann dann aber später durch neu programmieren oder ersetzen des 28C256 Bausteins upgedated werden.

So, ich hoffe ich habe nichts vergessen, sonst wird mich mega-hz sicher darauf hinweisen 😉

Major Blink schrieb: Wenn Knut einen Bausatz haben möchte, dann würde ich ihm einen von meinen 2 abtreten.

Super Zug von Dir! also folgende Korrektur:

Major Blink 1
kgo         1

mega-hz schrieb: Es gibt noch eine Sache die beachtet werden muss, dies betrifft aber nur das 600XL+ und das 800XL+ Board von Janko:

Über dem POKEY2-Sockel befindet sich eine Stiftleiste J902 die für die Verwendung des PokeyMax vorgesehen ist. Diese würde die BIOS-Platine berühren! Das ist mir nicht aufgefallen, da ich diese Stiftleiste bei meinem Board garnicht eingelötet hatte. Es empfiehlt sich, diese etwas zu verbiegen oder die Kabel zum PokeyMax direkt anstatt der Leiste einzulöten.

Ich habe das bei mir auch getestet. Es geht gerade so. Wenn man zuerst die ROM-Platine einsteckt und danach die Steckerchen der PokeyMaxx Verbindung aufsteckt und dazu den jeweilige Stift sanft ein wenig nach vorne zieht, klappts auch ohne auerhaftes verbiegen.

wuabala schrieb: Na klar einmal nicht aufgepasst und schon ist man zu spät. Ich nehme 2 Stück für die nächste Bestellung.

Gruß Andreas

Wird notiert ...

Stefan schrieb: das wird dann hoffentlich meines werden 😛

Stefan

@Stefan: Ich warte noch auf eine Antwortmail oder PM - Falls kein Interesse mehr besteht, bitte Bescheid geben, das wäre nicht schlimm. Gibt noch Leute auf der Warteliste.

. @Stefan: Ich warte jetzt noch das Wochenende ab. Wenn ich dann nichts von dir höre geht das MiniBIOS von dir in den Nachrücker-Pool.

. Heute sind die letzten fehlenden Bauteile aus China eingetroffen. Dir Platinen sind auch bereits da und mega-hz programmiert bereits die CPU-Adapter. Wolfram feilt auch noch ein wenig an der BIOS Firmware und verbessert noch das Boot-Verhalten. Da gab es noch ab und zu ein Hängerchen beim Zusammenspiel mit einem Fuji-Net. Ich denke die Sets gehen dann wie geplant noch vor Ostern auf die Reise zu euch.

. Leider scheint in dieser Sammelbestellung der Wurm drin zu sein: Von den 30 EEPROM-Bausteinen die ich bestellt habe sind bereits 7 Stück defekt. Und das ist ausgerechnet das teuerste Bauteil mit über 4 Euro das Stück.

Ich habe dies jetzt natürlich direkt reklamiert und bin gespannt ob ich aus China Ersatz bekommen werde. Im besten Fall verzögert sich die Auslieferung um 7-10 Tagen im schlimmsten Fall muss ich auf anderem Wege Ersatz besorgen. Allerdings wird sich dann der Preis im Nachhinein um bis zu 2 Euro pro Set erhöhen.

Ihr habe sicher Verständnis dafür, dass ich die Mehrkosten nicht aus meiner eigenen Tasche bezahlen möchte, denn ich kalkuliere den Endpreis immer sehr knapp um für alle ein möglichst günstigen Einkauf zu ermöglichen. Trotz der leider oftmals höheren Ausfallquote lohnt sich aber der Kauf in China oftmals doch, denn der gleiche IC kostet bei Reichelt fast das Vierfache: https://www.reichelt.de/de/de/shop/produkt/eeprom_256_kb_32_k_x_8_5_v_150ns_pdip-28-1945

Als kleines Trostpflaster für die längere Wartezeit werde ich dafür für alle die länger warten können (oder müssen) die EPROM Platine schon fertig bestücken. Dann kann ich sie auch direkt komplett auf Funktion testen.

Das war es aber noch nicht mit den Unglücksmeldungen:

Wolfram (mega-hz) der die Platine entworfen hat, muss ja auf den SMD-bestückten CPU Platinen noch den Xilinx Logik-Baustein programmieren.
Und jetzt hat sein Programmiergerät den Geist aufgegeben. Ersatz ist im Anmarsch ... aber das verzögert eben auch wieder die Fertigstellung.

Das ist aber immer noch nicht alles: Von den 30 bestellten 27C256 EPROMs wurden nur 25 geliefert. Das ist jetzt aber zum Glück nicht so schlimm. Der Lieferant hat mir bereits eine Nachlieferung in die Wege geleitet und von denen habe ich auch noch genug in der privaten Bauteilekiste.

Aber es geht noch weiter: Beim Testen sind uns noch ein paar kleine Fehler in der BIOS Firmware aufgefallen, die Wolfram jetzt noch ausmerzen muss. Aber er kann das gerade nicht richtig testen, weil, wie oben beschrieben, das Programmiergerät für den Xilinx nicht so will, wie er soll.

Aber keine Panik - Das kriegen wir alles hin. Bisher habe ich noch alle Sammelbestellung erfolgreich für alle zum Abschluss gebracht.

Euch kann ich nur um Geduld bitten und mich für Euer Verständnis bedanken.

Oliver

. ... inzwischen habe ich 25 der EEPROMS getestet und bin jetzt bei 10 Stück Ausschuss. Hoffe, dass bei den letzten 5 dann aber alle gehen, sonst wird es echt teuer.

Das ist echt zum ko..... Bisher habe die Sammelbestellungen immer so toll geklappt, aber so macht das keinen Spaß.

... ich habe jetzt übrigens bei einem deutschen Händler auf EBAY nochmals 14 der EEPROMS gekauft. Denn ich rechne nicht damit, dass sich der Chinahändler auf meine Reklamation hin meldet. Das verteuert jetzt unsere Sammelbestellung um 98,37 Euro / 30 = 3,28 Euro pro Stück. ECHT ÄRGERLICH !!!

Das tut mir echt Leid, dass ich den usprünglichen Preis nicht halten kann. Teures Lehrgeld ...

. ... so, ein mal drüber geschlafen und die Optionen nochmals durchgegangen.

Ich habe jetzt bei AliExpress eine Stornierung der Bestellung beantragt. Wenn diese akzeptiert wird, bekomme ich hoffentlich das Geld zurück.

Dann habe ich Ersatz bei einem deutschen Händler auf EBAY bestellt. Der ist ein klein wenig teuerer, aber es bleibt im Rahmen.

Wenn alles dann so funktioniert, wird das ganze nur minimal teurer, so ca. 1,50 Euro

. ... und vielen Dank für den positiven Zuspruch!

mega-hz schrieb: @Olix: Du schreibst weiter oben: 27C256 ? Die wären falsch! Bestückt wird ein 27C010, 27C128 und ein 28C256. Nur nochmal so zur Sicherheit....

Ja du hast natürlich recht. Ich vertippe mich da ständig. Aber natürlich habe ich die richtigen Bauteile bestellt.

Ich werde zukünftig liber vom BIOS-EEPROM sprechen wenn ich das 28C256 meine.

BIOS-EEPROM = 28C256 BASIC-EPROM = 27C128 OS-EPROM = W27C010

. ... es gibt Licht am Ende des Tunnels 😀

AliExpress hat die Stornierung der einen BIOS-EEPROM Bestellung akzeptiert. Nachdem nun alle 28C256 EEPROMs einmal von mir durchgetestet wurden hatte ich 11 defekte ICs aussortieren müssen.

Zum Glück muss man die Retoure nicht nach China schicken sondern erhält einen kostenlosen Retoure-Aufkleber von Hermes mit einem Retoure-Zentrum in Deutschland. Ich sollte das Geld dann in den nächsten Tagen rückerstattet bekommen.

Gleichzeitig habe ich bei einem deutschen Anbieter über EBAY neue 28C256 BIOS-EEPROMS bestellt. Diese sind zwar etwas teurer, funktionieren dann aber hoffentlich. Sollte das mit der Rückerstattung klappen, verteuert sich aber der Bausatz nur minimal um ca. 1,50 Euro. Alle Sammelbesteller bekommen darüber aber noch eine Mail von mir.

Da sich das Projekt nun zeitlich etwas verzögert, aber ich denke in der Woche nach Ostern sollte es dann klappen, und auch etwas teurer wurde, bekommt ihr als kleines Trostpflaster die EPROM-Platinen von mir schon fertig bestückt. (Dann kann ich sie auch gleich mit den verbauten EPROMs testen)

Das Einzige was ihr dann noch selbst löten müsst ist der IC-Sockel auf der CPU-Platine. .

. ... bevor hier das Gerücht aufkommt, dass ich mich mit eurem Geld abgesetzt habe, hier mal ein letztes Update, denn jetzt am Wochenende werde ich endlich mit dem Versand der Sets beginnen können.

Auf Grund der katastrophalen Qualität der in China als Neuware bestellten EEPROMs, hat sich das Projekt leider etwas verzögert. Ich hatte ja berichtet dass von den 30 Stück 28C256 EEPROMs 14 Stück kompletter Schrott waren. Es handelte sich auch ganz offensichtlich nicht um Neuware, denn zum Teil war erkennbar, dass diese entlötet waren oder noch Daten enthielten. Um die Bestellung nicht extrem zu verteuern habe ich dann Ersatz auf EBAY bei einem deutschen Händler gefunden. Zum Glück hat der chinesische Händler über AliExpress auch der Stornierung der Bestellung zugestimmt und ich habe bereits das Geld wieder bekommen. Die EEPROMs die ich als Ersatz bekommen habe waren zwar als gebraucht deklariert aber auch als getestet gekennzeichnet. (Und haben meine Tests auch alle bestanden)

Ich hätte jetzt aber kein gutes Gefühl gehabt die Bauteile so ungetestet als Bausatz zu versenden. Zumal auch die beiden anderen ROM Bausteine aus dem fernen Osten geliefert wurden. Also habe ich beschlossen, sämtliche 30 EPROM-Platinen und alle 30 CPU-Platine komplett betriebsbereit zu bestücken, alle handselektierten ROMs zu programmieren und alle ROM-Bausteine zunächst einzeln in einem Testboard und dann auch noch jede einzelne Platine in aufgebautem Zustand ausführlich zu testen.

Das Verlöten der Platinen und die umfangreichen Tests haben aber pro Platinen-Set rund 1 bis 1 1/2 Stunden in Anspruch genommen. Bei 30 Platinen-Sets lässt sich leicht ausrechnen, dass das ganze Unterfangen sich dadurch mal eben um eine Woche verzögert hat. (Ich bin ja nebenbei auch noch Berufstätig 😞 ) Diesen Zeitaufwand und die damit verbundene Mehrarbeit hatte ich so natürlich nicht eingerechnet und werde sie natürlich auch nicht in Rechnung stellen. Lediglich durch den Nachkauf der besseren EEPROMs hat sich der Preis um ein klein wenig erhöht. Ich schreibe alle Sammelbesteller aber deswegen nochmals einzeln an. Aber Pech für mich, Glück für Euch: Ihr bekommt jetzt alle fertig aufgebaute, getestete und betriebsbereite Mini-BIOS Erweiterungen. Und Wolfram (mega-hz) hat die Zeit auch noch genutzt und einige Verbesserungen an der BIOS-Firmware vorgenommen, so dass die Platinen nun anstatt mit der BIOS Version 1.2 mit der Version 1.5 ausgeliefert werden, die meiner Meinung sehr gelungen ist.

Also nur noch wenige Tage Geduld ...

. ACHTUNG – Unbeding beachten !!!

Das Verbindungskabel zwischen der CPU- und der EPROM-Platine ist nicht 1:1 durchverbunden. Das im Set mitgelieferte Verbindungskabel ist aber bereits richtig verbunden aber es muss unbedingt auf die richtige Steckrichtung geachtet werden. Wird das Kabel falsch angeschlossen, kann dadurch der Xilinx-Chip auf der CPU-Platine zerstört werden.

Hier eine Doku, wie das Verbindungs-Kabel zu verwenden ist:

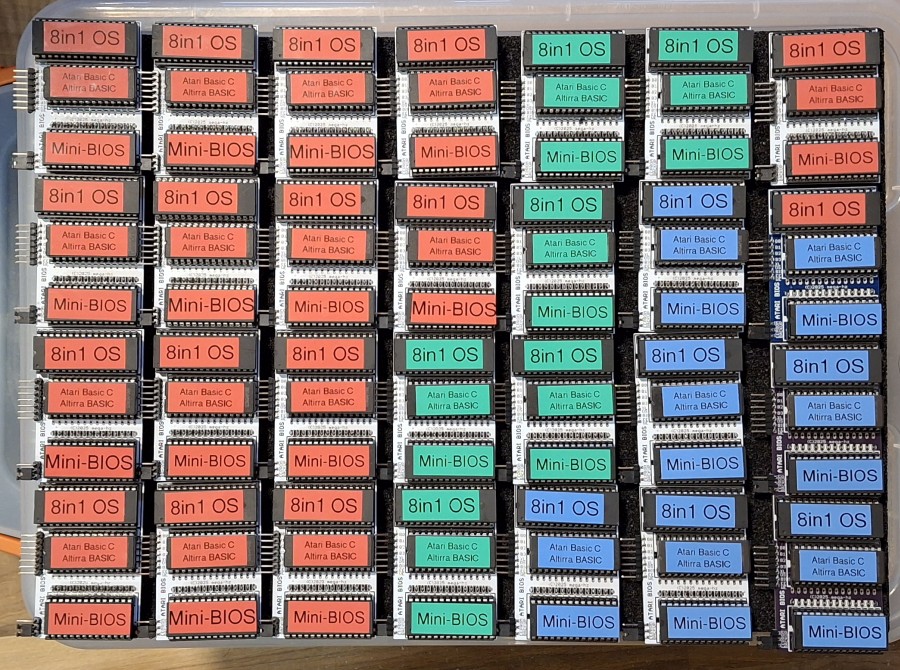

. Die meisten der Mini-BIOS Sets sind verschickt. Ein kleiner Rest folgt noch morgen.

Hier schon mal eine Aufbau und Bedienungsanleitung.

Bitte auf jeden Fall vor dem Einbau sorgfältig durchlesen!

. Konnte heute doch noch alles Sendungen fertig machen und zur Packstation bringen (Außer die mit späterem Wunschtermin). Leider war ich 10 Minutern zu spät. Die DHL Abholung aus der Packstation war heute früher dran. 🙄

Die Briefkasten mit den Brief/Warensendungen wird aber heute noch geleert.

Alle Empfänger mit Paketversand bekommen heute noch per Mail den Ttacking Code.

Oliver

Oelfuss schrieb: Ich bin zwar nicht mit im Boot aber, wen es noch eine weitere Auflage geben sollte, dann sicher!

Trozdem möchte ich mal ein großes Lob an alle Beteiligten aussprechen. Ist ein ganz schönes Brett, finde ich.

DANKE

Gruss Michael

Eine weitere Auflage ist bereits in Arbeit 😉

Demnächst mach ich auch eine Sammelbestellung für das 800XL+ und internes Fujinet. Wäre auch ne Möglichkeit,einer Organverpflanzung der Custom Teile auf ein neues Board 😀
